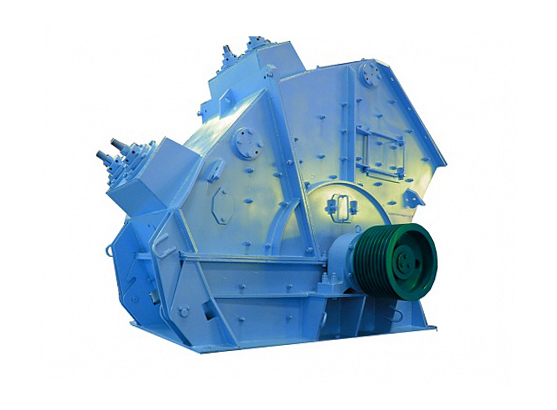

СМД 86А

Производительность 130 м³/ч Размер кусков до 600 мм.
СМД 86А



Технические характеристики

Модель

СМД-86А



Типоразмер

ДРК-12х10

Размер куска исходного материала, наибольший, мм

600

Ширина разгрузочной щели, мм

25-250

Производительность, м3/ч

135

Мощность двигателя , кВт

110

Масса, т, не более

15

Габаритные размеры без привода L x b x h, не более, мм

3200х2350х2800



Применение СМД–86А и СМД-86 — применяется в дробление мягких пород, предназначена для дробления крупного, среднего и мелкого известняка, доломита, мергеля, мрамора, гипса, а также руд малой абразивности и других материалов. Используется для дробления породы на кусковой продукт с преобладанием крупных фракций, и с относительно небольшим количеством мелких. Подходит для работ с высокими требованиями к качеству щебня, а также строительного лома и вторичного сырья.

Описание СМД–86А и СМД-86 — это дробильная машина с жестко закреплёнными рабочими деталями, под названием Било (Молотки, лопатки). Роторная дробилка предназначена для дробления материалов малой крепости путём массивного и быстрого вращения ротора с жёстко закреплёнными билами и многократными ударами кусков материала по отражательным плитам, что приводит к дроблению на более мелкую фракцию.

Роторная дробилка СМД–86А и СМД-86 пользуются большой популярностью среди дорожно-строительных предприятий, которые производят додрабливания исходного материала. Высокая прочность СМД-86А и СМД-86 делает её идеальной для выполнения работ любого уровня.

Преимущество СМД-86А и СМД-86:

- Высокая скорость дробления материала;

- Возможность регулирования величины конечно фракции;

- Получаемый щебень имеет лучшую форму зерен;

- Высокая эффективность и экономичность в энергопотребление;

- Возможность проведения быстрого ремонта.



Рекомендуемый перечень  запчастей для техобслуживания  и  ремонта роторной дробилки СМД-86А



№ п/п

Обозначение

Наименование

Масса, кг

Количество на машину

СМД-86

СМД-86А

1

389-18-0-7

Сектор левый

30

1

-

2

4848601010

Сектор левый

25,8

-

1

3

389-18-0-8

Сектор правый

30

1

-

4

4848601020

Сектор правый

25,8

-

1

5

389-18-0-1

Футеровка левая

135

1

-

6

389-18-0-2

Футеровка правая

135

1

-

7

4848601007

Футеровка левая

52

-

1

8

4848601008

Футеровка правая

52

-

1

9

389-1-0-8/4838901008

Плита наклонная

114

2

2

10

389-18-0-3

Футеровка левая

59

1

-

11

389-18-0-4

Футеровка правая

59

1

-

12

389-18-0-11

Футеровка правая

47

1

-

13

389-18-0-9

Футеровка левая

47

1

-

14

389-18-0-15

Футеровка задняя

163

1

-

15

4848601002

Футеровка левая

125

-

1

16

4848601003

Футеровка правая

125

-

1

17

4848601001

Футеровка

67,5

-

2

18

389-10-0-8А/4838910008

Футеровка передняя

53

4

4

19

389-18-0-12

Сектор левый

13,7

1

-

20

389-18-0-13

Сектор правый

13,7

1

-

21

389-11-0-4

Било

53

6

-

22

1048603001

Било

115

-

3

23

389-11-0-5

Брус

19,5

3

-

24

389-11-0-6

Брус

19,5

3

-

25

1048603003

Брус

34

-

3

26

389-11-0-2

Диск ротора правый

178

1

-

27

389-11-0-3

Диск ротора левый

178

1

-

28

4848602200

Диск

114

-

2

29

389-21-0-15/1038921015

Тяга

25

4

4

30

389-14-0-4/4838914004

Пружина

24,8

4

4

31

389-21-3-2/1038921302

Гайка

10

4

4

32

389-12-0-21

Плита отражательная передняя

1090

1

-

33

389-13-0-11

Плита отражательная задняя

890

1

-

34

4848600101

Плита отражательная первая

1200

-

1

35

4848600201

Плита отражательная вторая

800

-

1

36

0.305.321.001-15

Манжета 1.2.150х180-2

0,19

2

2

37

0.305.321.001-16

Манжета 1.2.200х240-2

0,33

4

4

38

Д(Г)-5000Т

Ремень

3

9

9

39

3636

Подшипник

70

2

-

40

13632

Подшипник

80

-

2

41

389-12-0-2

Футеровка

145

2

-

42

386-14-0-21/4838614021

Футеровка

17

2

2

43

4848601030

Сектор левый

12,5

-

1

44

4848601040

Сектор правый

12,5

-

1

45

1048603005

Фиксатор

9,6

-

3
