Наименование |
Обозначение по чертежу |
№ |
Наименование |
Обозначение по чертежу |
|
1 |

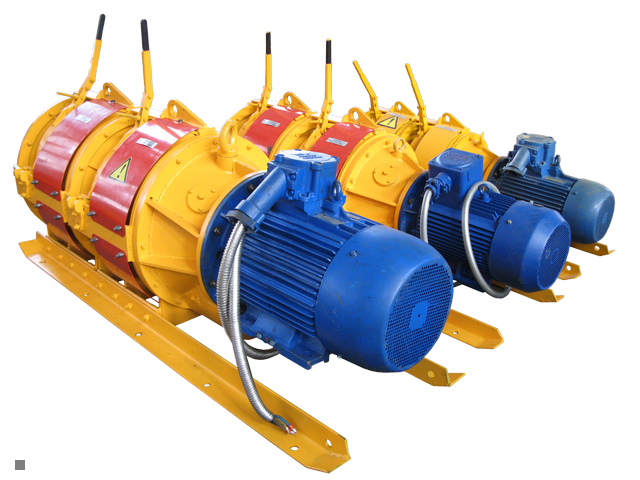

Лебедка скреперная 30ЛС 2СМА |
30ЛС2СМА.00.00-2 |
35 |
Кольцо |
30С2М.03.012 |
|
2 |
Кожух верхний |
30С2.00.030-1 |
36 |
Клин 9 |
05.0003-01 |
|
3 |
Кожух |
30ЛС2СМА.00.002 |
37 |
Оседержатель 50 9 |
05.0004-01 |
|
4 |
Вал |
30С2М.00.001 |
38 |
Планка стопорная |
10С2М.03.017-01 |
|
5 |
Электродвигатель |
30ЛС2СМА.01.000 |
39 |
Кольцо 60 2.6 |
05.0001-03 |
|
6 |
Шестерня |
30ЛС2СМА.01.001 |
40 |
Кольцо В-100 |
ГОСТ13941-86 |
|
7 |
Кольцо |
30С2М.01.002-2-02 |
41 |
Манжета 1.1-160 190-4 |
05.0010 ГОСТ8752-79 |
|
8 |
Редуктор |
30ЛС2СМА.02.000-1 |
42 |
Пробка ГОСТ6111-52 |
05.0086-03 |
|
9 |
Корпус редуктора |
30С2М.02.001 |
43 |
Блок холостого барабана |
30ЛС2СМА.04.000-2 |
|
10 |
Диафрагма |
30ЛС2СМА.02.002 |
44 |
Сателлит |
30ЛС2СМА.04.001 |
|
11 |
Колесо зубчатое |
30ЛС2СМА.02.003 |
45 |
Шестерня |
30ЛС2СМА.04.002 |
|
12 |
Вал-шестерня |
30ЛС2СМА.02.004 |
46 |
Ось сателлита |
30С2.04.004 |
|
13 |
Колесо зубчатое |
30ЛС2СМА.02.006 |
47 |
Водило |
30ЛС2СМА.04.003 |
|
14 |
Крышка |
30С2.02.007 |
48 |
Тормоз |
30ЛС2СМА.05.000-2 |
|
15 |
Шайба торцовая |
30С2.02.008 |
49 |
Лента тормозная |
30ЛС2СМА.05.080 |
|
16 |
Прокладка |
30С2.02.015 |
50 |
Обечайка |
30ЛС2СМА.05.060 |
|
17 |
Пробка сапун |
30С2М.02.018 |
51 |
Колодка тормозная |
30С2М.05.006 |
|
18 |
Пробка коническая |
05.0086-02 |
52 |
Щека |
30ЛС2СМА.05.070 |
|
19 |
Маслоуказатель 100 |
05.0016-01 |
53 |
Щека |
30ЛС2СМА.05.070-01 |
|
20 |
Кольцо 100 37 |
05.0025-09 |
54 |
Упор тормоза |
30ЛС2СМА.00.013 |
|
21 |
Кольцо 1-100 |
05.0087 |
55 |
Рычаг |
10ЛС2СМА.05.017 |
|
22 |
Манжета II 2-160 190-2 |
05.0010 ГОСТ 8752-79 |
56 |
Сухарь |
10ЛС2СМА.05.006-2 |
|
23 |
Рым-болт М30 |
ГОСТ 4751-73 |
57 |
Ось |
10ЛС2СМА.05.022 |
|
24 |
Блок рабочего барабана |
30ЛС2СМА.03.000-2 |
58 |
Рукоятка |
17С2.010.004 |
|
25 |
Корпус |
30ЛС2СМА.03.010-1 |
59 |
Устройство направляющее |
30С2М.07.000 |
|
26 |
Водило |
30ЛС2СМА.03.001 |
60 |
Корпус |
30С2М.07.010 |
|
27 |
Крышка |
30С2М.03.005 |
61 |
Ролик 59 158 |
05.0020-03 |
|
28 |
Венец зубчатый |
30С 2М.03.008 |
62 |
Ролик 59 263 |
05.0020-04 |
|
29 |
Диафрагма правая |
30ЛС2СМА.03.005 |
63 |
Рама |
30ЛС2СМА.08.000-1 |
|
30 |
Сателлит |
30С2.03.007-1 |
64 |
Полоз |
30ЛС2СМА.08.010-1 |
|
31 |
Ось сателлита |
30С2.03.009 |
65 |
Полоз |
30ЛС2СМА.08.010-2 |
|
32 |
Шестерня солнечная |
30ЛС2СМА.03.009 |
66 |
Рама |
30ЛС2СМА.08.020 |
|
33 |
Барабан |
30ЛС2СМА.03.011 |
67 |
Кольцо уплотнительное 30С2М.03.015 |
ТУ38-105-646 |
|
34 |
Диафрагма левая |
30ЛС2СМА.03.012 |
68 |
Шайбы для осей Ø12 |
ГОСТ 9649 – 78 |
