Консольные насосы типа К

Изготавливаемые промышленные центробежные консольные насосы соответствует международному стандарту ISO2858-75 "Насосы центробежные с осевым вхoдoм (номинальное давление 16,0 бар). Обозначение, нoминальные параметры и размеры" в части кoнструкции и параметров кoнсольных насосов.
Консольные насосы производится в двух исполнениях:
- для воды до 80^оС (с сальниковым уплотнением)
- для воды до 105^оС (с торцовым уплотнением).

Допускаемое давление на входе в насос - 3,5 кГс/см2 (могут быть использованы как повысительные).
Проточная часть изготовлена из серого чугуна.
Насосы изготавливаются с подачей от 3 до 480 м3/ч и напором от 3,5 до 125м и предназначены для перекачивания в стационарных условиях воды, кроме морской, с рН 6 - 9, содержащей различные механические примеси не более 0,10% по объему и размером частиц не более 0,21мм.
Насос типа К предназначен для работы в стационарных условиях.

Консольные насосы центробежные для горячей и холодной воды производятся с различными вариантами обточки рабочего колеса (а, б, в).
Направление вращения - по часовой стрелке, если смотреть со стороны электропривода.
В конструкция насосов предусмотрены отверстия для отвода протечек воды через сальниковое (торцовое) уплотнение.

Пример условного обозначения насосного агрегата:
К80-50-200 а/4-5 УХЛ4
К - тип насоса - консольный насос, центробежный
80 - диаметр всасывающего патрубка, мм,
50 - диаметр напорного патрубка, мм,
200 - номинальный диаметр рабочего колеса, мм,
а - первая обточка рабочего колеса,
/4 - частота вращения 1500 об/мин.,
-5 - с торцовым уплотнением,
УХЛ4 - климатическое исполнение и категория размещения.

При производстве консольных насосов используется современное высокотехнологичное оборудование, что позволяет выпускать насосы высокого качества.

Марка насоса	Об/мин	Подача,	Напор,	КПД,	Мощность	Мощность
Марка насоса	Об/мин	м3/ч	м	%	насоса, кВт	э/дв, кВт
К50-32-125	2900	12,5	20	60	1,26	2,2
К50-32-125а	2900	11,2	16	58	1,18	1,5
К50-32-125/4	1450	6,3	5	54	0,17	0,55
К 50-32-125 а/4	1450	5,6	4	52	0,12	0,55
К50-32-160	2900	12,5	32	54	2,02	3
К50-32-160а		11,7	28	52	1,7	2,2
К50-32-160б		10,8	24	50	1,41	2,2
К50-32-160/4	1450	6,3	8	48	0,29	0,55
К50-32-200	2900	12,5	50	48	3,54	5,5
К50-32-200а		11,7	44	46	3,07	4
К50-32-200б		10,8	38	44	2,55	4
К50-32-200/4	1450	6,3	12,5	42	0,51	0,75
К50-32-250	2900	12,5	80	38	7,16	11
К50-32-250а		11,7	70	36	6,2	7,5
К50-32-250б		10,8	60	34	5,21	7,5
К50-32-250/4	1450	6,3	20	32	1,07	1,5
К50-32-250а/4		5,9	17,5	30	0,94	1,5
К50-32-250б/4		5,4	15	28	0,79	1,1
К65-50-125	2900	25	20	69	1,97	3
К65-50-125а	2900	22,4	16	67	1,41	2,2
К65-50-125/4	1450	12,5	5	64	0,27	0,55
К 65-50-125 а/4	1450	11,2	4	62	0,17	0,55
К65-50-160	2900	25	32	65	3,35	5,5
К65-50-160а		23,4	28	63	2,83	4
К65-50-160б		21,7	24	61	2,33	3
К65-50-160/4	1450	12,5	8	60	0,45	0,75
К 65-50-160 а/4		11,7	7	58	0,38	0,55
К65-50-160б/4		10,8	6	56	0,32	0,55
К65-40-200	2900	25	50	60	5,67	7,5
К65-40-200 а		23,4	44	58	4,83	5,5
К65-40-200 б		21,7	38	56	4	5,5
К65-40-200/4	1450	12,5	12,5	55	0,77	1,1
К65-40-250	2900	25	80	52	10,89	15
К65-40-250 а		23,4	70	51	8,75	11
К65-40-250 б		21,7	60	49	7,24	11
К65-40-250/4	1450	12,5	20	46	1,48	2,2
К65-40-250 а/4		11,7	17,5	45	1,21	2,2
К 65-40-250 б/4		10,8	15	44	1,01	1,5
К65-40-315	2900	25	125	40	22,8	30
К65-40-315 а		23,9	114	39	19,02	30
К65-40-315 б		22,7	103	38	16,74	22
К65-40-315 в		21,4	92	37	14,48	18,5
К65-40-315/4	1450	12,5	32	37	2,94	4
К80-65-125	2900	50	20	75	3,63	5,5
К80-65-125 а	2900	44,7	16	73	2,8	4
К80-65-125/4	1450	25	5	71	0,48	0,75
К80-65-125 а/4	1450	22,4	4	69	0,37	0,55
К80-65-160	2900	50	32	73	5,97	7,5
К80-65-160а		46,8	28	71	5,03	7,5
К80-65-160б		43,3	24	69	4,1	5,5
К80-65-160/4	1450	25	8	69	0,79	1,5
К 80-65-160 а/4		23,4	7	67	0,67	1,1
К80-65-160 б/4		21,7	6	65	0,55	0,75
К80-50-200	2900	50	50	69	9,87	15
К80-50-200а		46,8	44	67	8,37	11
К80-50-200 б		43	38	65	6,9	11
К80-50-200/4	1450	25	12,5	65	1,31	2,2
К 80-50-200/4		23,4	11	63	1,11	1,5
К80-50-200 б/4		21,7	9,5	61	0,92	1,5
К80-50-250	2900	50	80	63	17,3	22
К80-50-250 а		46,8	70	61	14,64	18,5
К80-50-250 б		43,3	60	59	12	15
К80-50-250/4	1450	25	20	60	2,27	3
К 80-50-250 а/4		23,4	17,5	58	1,92	3
К80-50-250 б/4		21,7	15	56	1,58	2,2
К80-50-315	2900	50	125	54	31,5	37
К80-50-315 а		47,7	114	52	28,48	37
К80-50-315 б		45,4	103	50	25,45	30
К80-50-315 в		42,9	92	48	22,36	30
80-50-315/4	1450	25	32	52	4,19	5,5
К100-80-125	2900	100	20	78	7	11
К100-80-125 а	2900	89,4	16	76	5,12	7,5
К100-80-125/4	1450	50	5	75	0,91	1,5
К100-80-160	2900	100	32	78	11,2	15
К100-80-160а		93,5	28	76	9,16	11
К100-80-160б		86,3	24	74	7,63	11
К100-80-160/4	1450	50	8	75	1,45	2,2
К 100-80-160а/4	1450	46,8	7	73	1,22	2,2
К100-65-200	2900	100	50	76	17,9	22
К100-65-200а	2900	93,5	44	74	15,15	18,5
К100-65-200б	2900	86,6	48	72	12,53	15
К100-65-200/4	1450	50	12,5	73	2,33	4
К100-65-200а/4		46,8	11	71	1,97	3
К 100-65-200б/4		43,3	9,5	69	1,63	2,2
К100-65-250	2900	100	80	72	30,3	37
К100-65-250а		93,5	70	70	25,5	30
К100-65-250 б		86,6	60	68	20,5	30
К100-65-250/4	1450	50	20	68	4	5,5
К 100-65-250а/4	1450	46,3	17,5	66	3,38	5,5
К100-65-315	2900	100	125	65	51,6	75
К100-65-315 а		95,5	114	64	46,33	55
К100-65-315 б		90,8	103	62	41,04	55
К100-65-315 в		85,8	92	60	35,82	45
К100-65-315/4	1450	50	32	63	6,92	11
К125-100-200	2900	200	50	81	33,6	45
К125-100-200 а		187	44	79	28,4	37
К125-100-200 б		173	38	77	23,3	30
К125-100-200/4	1450	100	12,5	76	4,48	7,5
К125-100-250	2900	200	80	78	55,9	75
К125-100-250 а		187	70	76	46,96	55
К125-100-250 б		173	60	74	38,24	45
К125-100-250/4	1450	100	20	76	7,17	11
К125-100-315	2900	200	125	75	90,8	110
К125-100-315 а		194	114	73	81,3	110
К125-100-315 б		181,6	103	71	71,74	90
К125-100-315 в		171,6	92	69	65,13	75
К125-100-315/4	1450	100	32	73	11,9	15
К125-100-400	1450	100	50	65	21	30
К125-100-400 а	1450	93,5	44	63	17,8	22
К125-100-400 б	1450	86,5	38	61	14,7	18,5
К150-125-250	1450	200	20	81	13,5	18,5
К150-125-250а	1450	187	17,5	79	11,29	15
К 150-125-250 б	1450	173	15	77	9,15	11
К150-125-315		200	32	79	22,08	30
К150-125-315а		187	28	76	18,78	22
К 150-125-315 б		173	24	74	15,29	18,5
К150-125-400	1450	200	50	75	36,3	45
К150-125-400 а		187	44	73	30,71	37
К150-125-400 б		173	38	71	25,24	30
К200-150-250	1450	315	20	80	22,31	30
К200-150-250а	1450	290	17,1	78	18	22
К200-150-315	1450	315	32	80	36,5	45
К200-150-315а	1450	290	26	82	29,2	37
К200-150-400	1450	400	50	81	67,2	90
К200-150-400а		374	44	79	56,68	75
К 200-150-400б		346	38	77	46,54	55

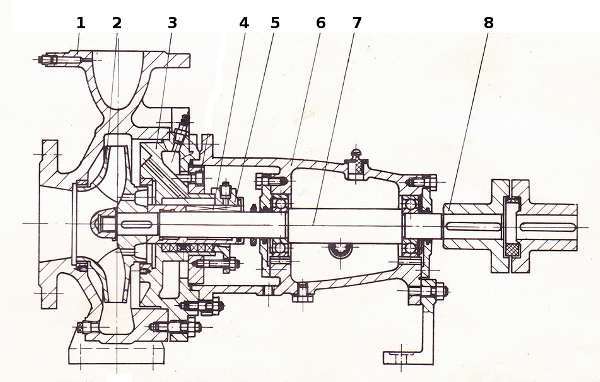

Консольный насос в разрезе

1 - Корпус насоса, 2 - рабочее колесо, 3 - корпус уплотнения, 4 - уплотнение (сальниковое или торцовое), 5 - крышка уплотнения, 6 - кронштейн, 7 - вал, 8 - муфта.

Группу насосов для холодной и горячей воды типа К - принято называть консольными насосами, хотя это и не совсем корректно. Консольные - это классификационный признак насосов по конструктивному исполнению, к которому относятся различные по типу перекачиваемой жидкости насосы (НК - нефтяные консольные, Гр - грунтовые, ПР - песковые, Х, АХ - химические и т.д.).
